Kompakte Abmessungen, große Autarkie und ein Innenraum, der Technik und Wohnkomfort verbindet
Mit diesem Projekt durften wir eine 5,5 Meter lange Wohnkabine realisieren, die auf den ersten Blick kompakt wirkt, im Detail aber ein außergewöhnlich umfangreiches Reisekonzept zeigt. Entstanden ist ein Expeditionsmobil-Ausbau, der robuste Konstruktion, hohe Autarkie und ein sehr hochwertiges Interieur miteinander verbindet.
Die Idee hinter diesem Fahrzeug war klar: ein zuverlässiger Begleiter für lange Reisen, der auch fernab klassischer Infrastruktur komfortables Wohnen ermöglicht. Deshalb wurde die Kabine nicht nur technisch leistungsfähig aufgebaut, sondern auch im Innenraum konsequent auf Alltagstauglichkeit, langlebige Materialien und eine angenehme Wohnatmosphäre ausgelegt.
Robuste Kabine als Basis für lange Reisen

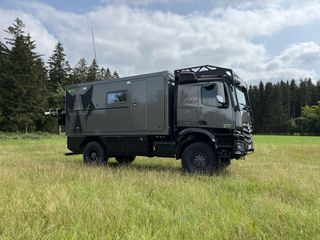

Die Grundlage bildet eine 5,5 Meter lange FAS-Wohnkabine mit einem stabilen Stahlrahmen und verschraubten Anschlagpunkten in den oberen und unteren Kabinenecken. Die Außenmaße von ca. 5,50 x 2,45 x 2,35 Metern bieten eine kompakte, reisefreundliche Basis, während im Innenraum mit ca. 5,36 Meter Länge, 2,29 Meter Breite und 2,07 Meter Höhe ein gut nutzbarer Wohnraum entsteht.
Für die Kabinenstruktur kommen GFK-Sandwichpaneele zum Einsatz. Die Seitenwände sind 70 Millimeter stark ausgeführt, das Dach mit 60 Millimetern und die besonders robuste, metallverstärkte Bodenplatte mit 140 Millimetern. Die Bodenplatte ist selbsttragend und mit Multiplexeinlage versehen. Auch die Dachplatte ist begehbar und verstärkt.
Ein wichtiges konstruktives Detail ist die abgesenkte Dachplatte. Sie sitzt rund acht Zentimeter unterhalb des Rahmens und schützt dadurch Solarmodule, Dachfenster und Lüfter. Gleichzeitig wurde ein Regenwasserabfluss integriert. Auf der Beifahrerseite ergänzt eine Airrail-Schiene die funktionale Außenstruktur.

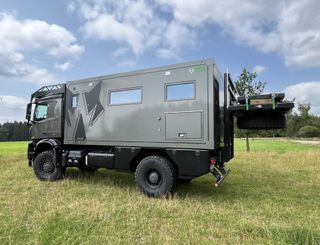

Optisch erhielt die Kabine eine Lackierung in MB 7172 Anthrazitgrau Metallic. So entsteht ein hochwertiger, technischer Look, der gut zum Charakter des Fahrzeugs passt.
Licht, Zugang und Stauraum außen
Auch die Außenbereiche wurden auf praktische Nutzung im Reisealltag ausgelegt. An den oberen Kabinenecken sorgen beleuchtete Begrenzungselemente für Sichtbarkeit. Zusätzlich wurden dimmbare Lumicoin-Umfeldleuchten mit 5000 Kelvin Lichtfarbe installiert. Sie leuchten die Seitenbereiche der Kabine zuverlässig aus — beim Rangieren, beim Arbeiten am Fahrzeug oder am Stellplatz.
Der Zugang zur Wohnkabine erfolgt über eine Sideway-Tür mit 3-Punkt-Verriegelung. Die Tür ist mit Aluminiumrahmen, Edelstahl-Designgriff, Magnet-Türfeststeller und einem Öffnungswinkel von 180 Grad ausgestattet. Ein integriertes Moskitonetz macht den Eingang auch in warmen Regionen komfortabel nutzbar.
Für Tageslicht und Belüftung sorgen mehrere KCT-Seitenfenster in unterschiedlichen Größen sowie eine große KCT-Dachluke. Alle Fenster wurden mit Wärmeschutzverglasung, Verdunklung und Moskitoschutz ausgeführt. Zwei große Sideway-Stauklappen öffnen den Zugang zu den seitlichen Stauräumen und sind mit Edelstahlgriffen sowie robusten Klavierbandscharnieren ausgestattet.
Zwischen Fahrerhaus und Wohnkabine wurde kabinenseitig ein abschließbarer Durchstieg mit Aluminiumrahmen integriert. So bleibt die Verbindung zwischen Fahrerhaus und Wohnraum funktional und sicher.
Autarkie als zentrales Element
Ein Schwerpunkt dieses Ausbaus liegt auf der Energieversorgung. Die Wohnkabine wurde mit einem 24-Volt-Lithiumsystem ausgestattet und auf 800 Ah Batteriekapazität erweitert. In Verbindung mit bis zu 1,44 kW Solarleistung entsteht eine starke elektrische Basis für autarkes Reisen.
Ein 5 kW Wechselrichter mit integriertem Multilader stellt 230 Volt Wechselstrom bereit. Zusätzlich sind 24 Volt, 12 Volt und USB-Versorgung im Fahrzeug installiert. Die wichtigsten Komponenten wie Multilader, MPPT-Regler, Umformer und Spannungswächter sind in ein VE-Netzwerk eingebunden und können per Monitor sowie App ausgewertet werden.
Auch internationale Reisen wurden berücksichtigt. Neben dem klassischen Landstromanschluss wurde ein zusätzlicher Ladeanschluss für 90 bis 265 Volt AC und ein 110-Volt-Landstromeingang mit passendem Ladekabel integriert. Damit bleibt das Fahrzeug auch außerhalb Europas flexibel nutzbar.
Großzügige Wassertechnik für lange Standzeiten
Passend zur elektrischen Autarkie wurde auch die Wasserversorgung großzügig dimensioniert. Die Kabine verfügt über ca. 550 Liter Frischwasser und ca. 200 Liter Grauwasser. Eine Frischwasserpumpe mit Drucksensor, Tankfüllstandssensoren, elektrische Entleerungsventile und Wassersensoren am Boden sorgen für Kontrolle und Sicherheit im Betrieb.
Für die Wasserqualität wurde ein Purion-System mit UV-, Sediment- und Carbonfilter in Befüll- und Entnahmeleitung eingebunden. Warmwasser stellt ein 30-Liter-Elektroboiler bereit. Zusätzlich gibt es eine Außenentnahme für Warm- und Kaltwasser inklusive Duschbrause — praktisch für Ausrüstung, Outdoor-Küche oder die Dusche nach einem Tag im Gelände.
Frostschutzheizung, Notablauf in der Bodenplatte und eine dokumentierte Wasserinstallation runden das System ab.
Komfort bei Wärme, Kälte und Höhenlagen

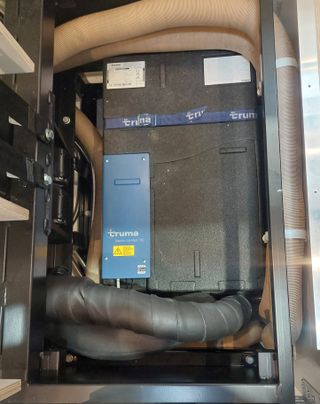

Damit die Kabine in unterschiedlichen Klimazonen komfortabel bleibt, wurde ein umfangreiches Klima- und Heizsystem verbaut. Eine Diesel-Elektroheizung mit integriertem Boiler ist an den Wasserkreislauf angebunden und wird über den Fahrzeugtank versorgt. Das System ist höhentauglich ausgelegt und damit auch für Reisen in Gebirgsregionen vorbereitet.
Zusätzlich sorgt eine elektrische Fußbodenheizung für angenehme Wärme im Innenraum. Für warme Regionen wurde eine 230-Volt-Unterflur-Klimaanlage integriert, die mit 2,4 kW kühlt und bei niedrigen Außentemperaturen zusätzlich heizen kann.
Ein Solarlüfter führt Frischluft über das Dach zu, während weitere Lüftungsöffnungen die Geräteabwärme zuverlässig abführen. So entsteht ein durchdachtes Klimakonzept, das den Wohnkomfort im Fahrzeug deutlich erhöht.
Ein Innenraum mit klarer Materialwelt
Der Innenausbau zeigt eine hochwertige, bewusst abgestimmte Materialkombination. Corian, FENIX, Echtholz Eiche, anthrazit-matte Details und schwarzes Echtleder prägen den Charakter des Wohnraums.
Die Küche wurde mit einer Corian-Arbeitsplatte und umlaufendem Tropfschutzrand ausgeführt. Eine klappbare Verlängerung schafft bei Bedarf zusätzliche Arbeitsfläche. Spülbecken und Armaturen sind in dunkler, matter Optik gehalten und fügen sich harmonisch in das Gesamtbild ein.

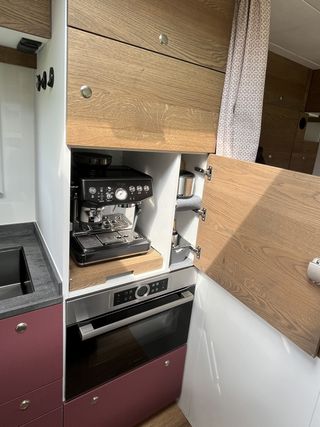

Bei den Möbeloberflächen kombiniert der Ausbau robuste FENIX-Oberflächen mit Echtholzfronten in sehr hell geölter Eiche. Die hellen Holzflächen bringen Wärme in den Innenraum, während die dunklen technischen Elemente für eine moderne, reduzierte Wirkung sorgen. Gebürstete Metall-Pushlocks in Edelstahl matt unterstreichen den hochwertigen Anspruch.
Auch die Decke wurde bewusst gestaltet. Eine Akustik-Deckenbespannung aus Kunstleder, im Schachbrettmuster verlegt und an der Kabinenrückwand fortgeführt, verbessert nicht nur die Raumwirkung, sondern trägt auch zur angenehmen Atmosphäre im Innenraum bei.
Wohnen, Sitzen und Schlafen
Der zentrale Wohnbereich ist als Gegenüber-Sitzgruppe ausgeführt. Der Tisch lässt sich elektrisch absenken und horizontal variabel arretieren. Dadurch wird die Sitzgruppe nicht nur zum Ess- und Arbeitsbereich, sondern kann bei Bedarf auch zu einem zusätzlichen Bett mit ca. 100 x 185 Zentimetern Liegefläche umgebaut werden.
Die Sitzpolster wurden mit hochwertigem schwarzem Echtleder bezogen. Das naturbelassene, vollnarbige Leder besitzt eine dezente Vintage-Optik, ist atmungsaktiv und klimaregulierend. Zusätzlich wurden zwei zugelassene Sitzplätze mit 3-Punkt-Gurten und Kopfstützen in die Sitzgruppe integriert. Die geprüfte Gurtkonsole ist fest im Kabinenboden verankert und TÜV-abgenommen.
Im Heckbereich befindet sich ein fest verbautes Doppelbett mit 1,60 x 2,00 Metern Liegefläche. Zwei Komfort-Kaltschaummatratzen und eine 3D-Mesh-Unterlage sorgen für Schlafkomfort und gute Unterlüftung. Ergänzt wird der Schlafbereich durch einen maßangefertigten Wandschrank mit Staufächern sowie 230- und 24-Volt-Steckdosen.
Unter dem Bett befindet sich ein Garagenstaufach mit Vinylbelag, Airrail-Schienen und Verzurrösen. So lässt sich Reiseausrüstung sicher und geordnet verstauen.
Küche, Bad und Alltag an Bord
Die Küche wurde für echte Nutzung unterwegs ausgestattet. Ein 24-Volt-Kühlschrank mit 130 Litern Kühlvolumen und zusätzlichem 130-Liter-Drink-Bereich inklusive Eisfach bietet viel Stauraum für Lebensmittel und Getränke. Dazu kommen ein BOSCH-Ofen mit Mikrowellenfunktion, ein BOSCH 2-Platten-Induktionskochfeld, eine 12-Volt-Dunstabzugslösung nach außen und eine SAGE Siebträgermaschine in gebürstetem Edelstahlgrau.
Auch der Sanitärbereich wurde hochwertig umgesetzt. Dusche und WC befinden sich in einem kombinierten Raum aus 30-Millimeter-GFK-Sandwichpaneelen, abgetrennt durch eine satinierte Glastür. Die maßgefertigte Duschtasse aus Corian in Willow ist mit ebenerdigem Ablauf und einer hochwertigen Duscharmatur in Chrom ausgeführt. Ein elektrischer Lüfter führt Feuchtigkeit nach außen ab.
Das WC ist als Zerhacker-Toilette mit Anschluss an den Frischwasserkreislauf realisiert. Ein ca. 100-Liter-Schwarzwassertank ergänzt das System. Handtuchtrockner, separates Waschbecken, Badezimmer-Schrank und Spiegel machen den Raum vollständig nutzbar. WC-Papierhalter und Seifenspender wurden ebenfalls in Chrom ausgeführt und fügen sich stimmig in die Badgestaltung ein.
Beleuchtung, Internet und Sicherheit
Das Lichtkonzept verbindet funktionale Ausleuchtung mit wohnlicher Atmosphäre. Dimmbare Lumicoin-Deckenleuchten in warmweiß sorgen für Grundlicht, während schwarze Leseleuchten gezielt Bereiche wie Sitzgruppe und Bett ausleuchten. Indirekte LED-Beleuchtung im oberen und unteren Bereich der Kabine schafft ein angenehmes Raumgefühl.
Auch die von außen zugänglichen Staufächer wurden beleuchtet. Für Notfälle ist eine leistungsstarke MAGlite-Taschenlampe als Notbeleuchtung integriert. Rauchmelder, Feuerlöscher und Löschdecke gehören ebenfalls zur Sicherheitsausstattung.
Für Konnektivität unterwegs wurde ein Selfsat Dual-SIM Mobilfunk- und WLAN-Router mit Außenantenne installiert. Das System kann sich mit 2,4- oder 5-GHz-WLAN verbinden und ist für Mobilfunknetze bis 5G ready vorbereitet. Damit ist das Fahrzeug auch für mobiles Arbeiten und längere Reisen mit Internetbedarf gut ausgestattet.
Ein integrierter Safe bietet Platz für Notebooks oder Tablets bis 15 Zoll und lässt sich motorbetrieben per PIN-Eingabefeld öffnen.
Ein kompakter Ausbau mit großem Anspruch
Dieses Fahrzeug zeigt, wie viel Komfort, Technik und Individualität in einer 5,5-Meter-Wohnkabine möglich sind. Die robuste Kabinenkonstruktion bildet die Basis, während Energieversorgung, Wasseranlage, Klima- und Heiztechnik für hohe Autarkie sorgen.
Im Innenraum entsteht durch Corian, FENIX, Echtholz Eiche, schwarzes Echtleder und hochwertige Details ein modernes Reisemobil-Ambiente mit klarer, langlebiger Materialwelt. Gleichzeitig bleibt der Ausbau funktional, belastbar und konsequent auf den Einsatz unterwegs ausgelegt.
So ist ein Expeditionsmobil entstanden, das kompakte Außenmaße mit großem Wohnkomfort und technischer Unabhängigkeit verbindet — gebaut für Reisen, bei denen Zuverlässigkeit, Qualität und Individualität entscheidend sind.
Wir wünschen allzeit gute Fahrt und viele unvergessliche Reisen.
